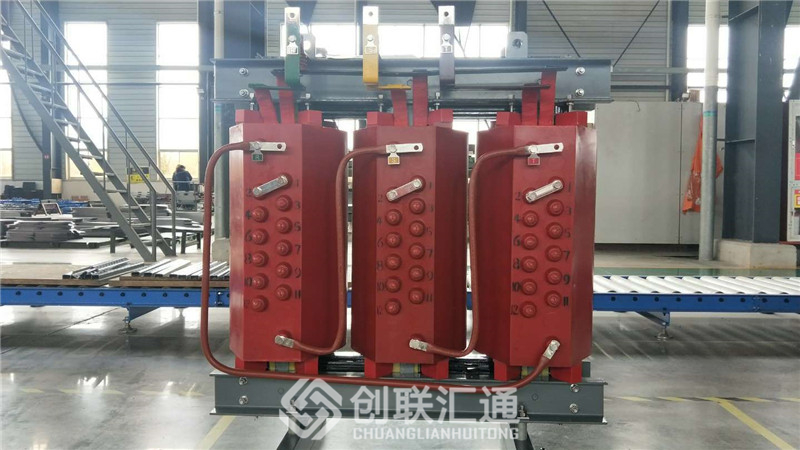

干式變壓器的安裝方法

分享到:
文章來源:北京創聯匯通電氣 ????? 發布時間: 2019-07-24 01:55:34
導讀:干式變壓器安裝方式有單杠變臺,雙杠變臺,地臺式變臺,落地式變臺這幾種。 (1)單杠變臺,其變壓器、戶外跌落熔斷器、高壓引下線、避雷針都裝在同一根電線桿上,特點是占地面積

 干式變壓器安裝方式有單杠變臺,雙杠變臺,地臺式變臺,落地式變臺這幾種。

  (1)單杠變臺,其變壓器、戶外跌落熔斷器、高壓引下線、避雷針都裝在同一根電線桿上,特點是占地面積小、結構簡單、組裝方便、材料省,適合安裝 10/0.4kV、容量 50kVA 以下的干式變壓器。

  (2)雙桿變臺是在離地 2.5~3m 的兩根桿上安裝,在臺架上方2m 處裝設母線架,高壓引線接在母線架上,桿上還裝橫擔并安裝室外跌落熔斷器、避雷器和引線。這種變臺比單桿變臺堅固,但用料多、造價較高,適用于電壓 10/0.4kV、容量50~320kVA的變電變壓器。

  (3)地臺式變臺是用磚石砌成高 1.7~2m 的臺墩,把變壓器安放在上面,這種變臺可分為不帶配電間和帶配電間的兩種形式,配電間內不得住人。其特點是高壓線的終端桿可兼作低壓線路的始端桿。

  (4)落地式變臺是把變壓器安置在地面矮臺上,適合于500kVA以上大容量的變壓器。這種變臺占地多,但拆裝、運輸方便。為了防止水浸和安全,必須在變臺周圍裝圍欄及警告牌,變壓器的底部基礎要高出較大洪水的高度,但不得低于0.3m。

  室內配電室是將變壓器放置在室內運行,具有清潔、安全等優點,但配電室必須達到1級耐火標準,具有良好的通風條件,門窗耐火,并能防止小動物及雨水侵入。室內通道應寬敞以滿足安裝上規定的要求。

  干式變壓器一般都會進行安裝,有的時候需要安裝的技術,也有的是在專業技術人員的指導下進行,但是無論怎么安裝都要注意自身的安全!否則會發生危險!
